gbs-8200:gbs-control

GBS-Control

Открытый проект микропрограммы (прошивки) для GBS-8200 RGB ⇒ VGA.

При его использовании стандартная микропрограмма (прошивка) сохраняется, чтобы вернуться к ней достаточно отключить микроконтроллер ESP8266 от основной платы.

Репозиторий на GitHub

Сборка микропрограммы (прошивки)

Для сборки, прошивки нужно использовать Arduino IDE

Порядок действий для загрузки готовой микропрограммы (прошивки):

  1. В меню Tools\Board нужно выбрать следующие параметры:

    Нужную плату ESP8266LOLIN(WEMOS) D1 R2 & mini
    CPU Frequency160 MHz
    Flash size4MB (FS:1MB OTA:~1019KB)
    IwIP Variantv2 Lower Memory
  2. Подключите плату к свободному USB-порту на вашем ПК и выберите обнаруженный COM-порт, он будет отображён в поле Port.

  3. Для загрузки микропрограммы (прошивки) в плату нужно выбрать в меню Sketch\Upload или нажать Ctrl+U

Процедура сборки подробно описана здесь.

Библиотеки для сборки GBS-Control, в gbs-control исправлена эта ошибка.

Подключение микроконтроллера

Подключение к плате GBS-8200 RGB ⇒ VGA:

оригинал

D1 MiniМесто на схеме подключения
3V33.3VРазъём P5
GGND
D1SCL
D2SDA
D6DebugDebug Pin на схеме подключения

Порядок подключения:

  1. Выключить GBS-8200 RGB ⇒ VGA
  2. Подключить микроконтроллер ESP8266 — D1 Mini по схеме подключения
  3. Установить перемычку на P8 согласно схеме подключения
  4. Включить GBS-8200 RGB ⇒ VGA
  5. Выполнить настройку, используя параметры которые описаны здесь

Подробное описание подключения дано здесь.

Купить можно здесь:

D1 Mini


оригинал

оригинал

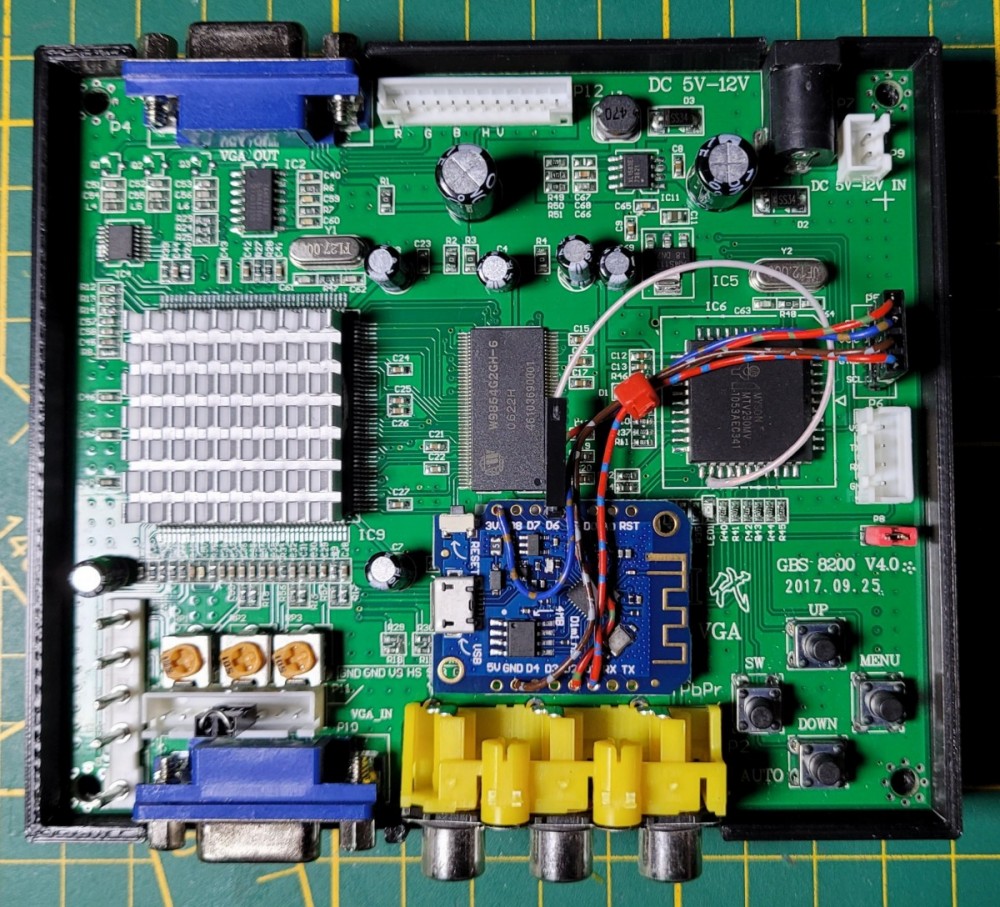

Вид готовой к установке платы D1 Mini с модулем ESP-12F(ESP8266):

D1 Mini V3.0.0

Микроконтроллер ESP8266 — D1 Mini V3.0.0:

оригинал

Вид установленной платы D1 Mini V3.0.0:

оригинал

Настройка

Параметры подключения к микроконтроллеру по Wi-Fi:

Имя сетиgbscontrol
Парольqqqqqqqq
Адрес микроконтроллера192.168.4.1

Все настройки доступны на веб–сервере устройства, который доступен по протоколу HTTP.

MSX

Для работы с MSX нужно выбрать режим 480х576

Предпочтительные настройки:

  1. Resolution: 720×480
  2. Auto Gain
  3. Line filter: Peaking
  4. Low Res: Use Upscaling
    1. Output Frame Rate: Force PAL 50Hz to 60Hz
    2. ADC calibration
    3. Deinterlace Method: Motion Adaptive

Особенности проверки настроек изображения MSX описаны здесь.
